| 是否进口：否 | 产地：河北泊头 | 加工定制：是 |
| 品牌：宏业 | 型号：LUGB | 类型：差压式流量计 |
| 测量范围：8--115200公斤m3/h | 精度等级：1 | 公称通径：25--300mm |
| 适用介质：气体 液体 蒸汽 | 工作压力：2.5MPa | 工作温度：350℃ |
| 规格：1台/箱 |

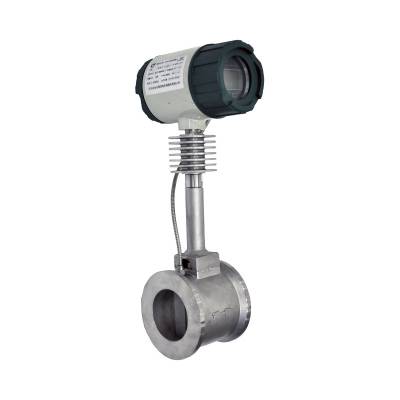

LUGB型涡街流量传感器
一、用途
涡街流量传感器广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。
防爆型LUGB型涡街流量传感器，采用是本安防爆技术。电池供电的涡街流量传感器其防爆标志为“Ex iaⅡBT
大、中型管道内流量测量采用插入式结构，如果在插入口处安装球阀和提升机构，还可以进行不断流拆装，便于传感器的清洗和维修。
二、特点
(1) 结构简单，无可动部件，安装维修方便，寿命长。
(2) 压力损失小，量程范围宽。
(3) 压电应力检测体独立地安装在旋涡发生体后方，减少了介质中脏物的影响。
(4) 检测元件不直接与被测介质接触，尤其适合于恶劣环境下的流量测量。
(5) 可现场显示，也可远传，还可与计算机控制系统联网。
三、型号及主要技术参数
主要技术参数
表1
| 公称通径 | DN25 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN＞300采用插入式结构 |
| 被测介质 |
| 气体 液体 蒸汽 |
| 公称压力 |
| 2.5MPa（＞2.5MPa协商供货） 插入式：1.6 MPa |
| 精度等级 |
| 液体１级 气体1.5级 （对插入式指测量头精度） |
| 环境温度 |
| 现场直读式传感器：0℃～ |
| 被测介质温度 |
| |
| 流量范围 |
| 见表2、表3、表4 |
| 输出信号类型 | |
| ①电压脉冲信号(三线制)：低电平≤１V 高电平≥５V |
| ②4～20mA标准电流信号(二线制)：转换精度±0.5％满刻度值 |
| ③现场直读(无输出)：瞬时流量5位显示（m3/h或kg/h） 累计流量10位或8位显示（m3 、Nm3、kg、T） |
| ④现场直读带4～20mA标准电流信号(二线制) |
| 供电电源 | |
| 电压脉冲输出：直流24V电源, 本安防爆型须由安全栅供电. |
| 4～20mA标准电流信号输出：直流24V电源, 本安防爆型须由安全栅供电. |
| 现场直读无输出：LR6 1.5×2的南孚电池两节(防爆专用)，电池使用寿命6个月; 或3.6V7.***h锂电池,电池使用寿命为2年。 |
| 现场液晶显示同时带4～20mA输出时：外接供电电源为+24VDC, 本安防爆型须由安全栅供电. |
| 防爆标志 |
| 电池供电型: Ex iaⅡBT4; 外接电源型: Ex iaⅡBT5 |
| 材料 |
| 1Cr18Ni9Ti（其它材料协议供货） |
